一、设计概述
风浪流水槽是一种模拟海洋环境的试验设备，主要用于海洋工程及海洋设备的模型试验与测试。本设计方案旨在提供一种实现波、流、风耦合作用的综合模拟系统，适用于各类中、小比尺模型的试验。
二、系统构成

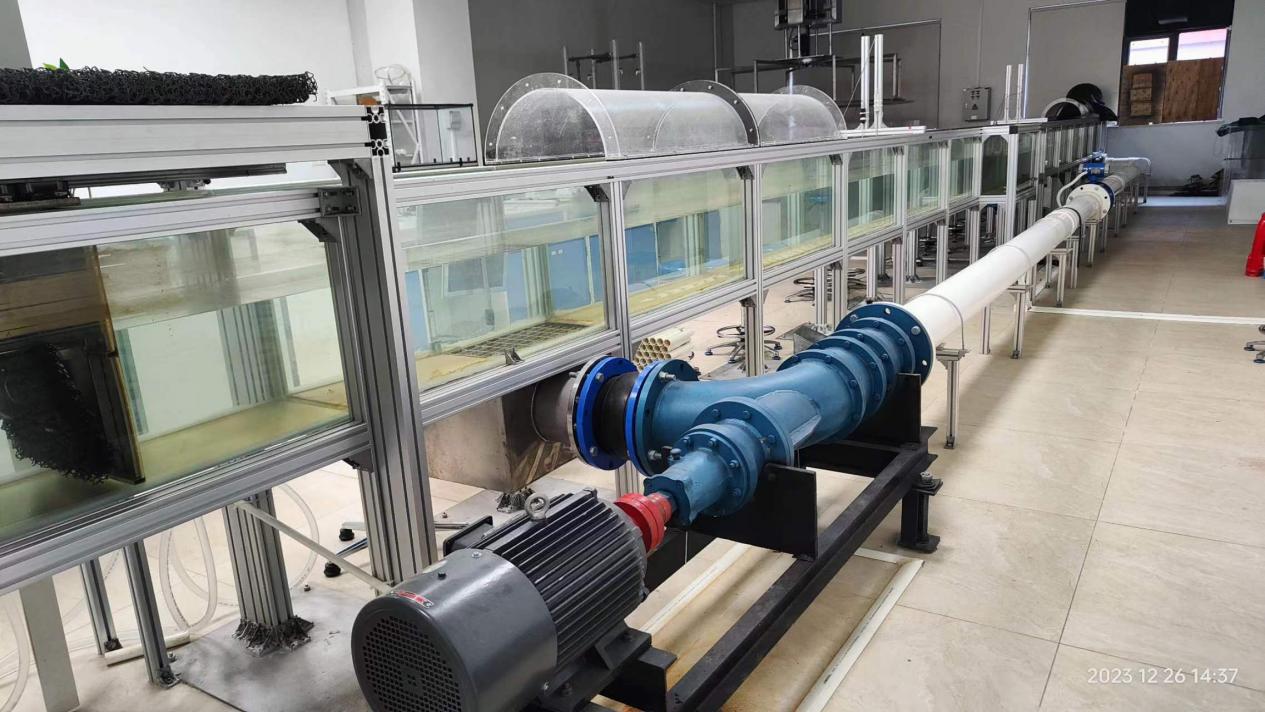

水槽设计
水槽为直长结构，采用优质钢材构建，长度根据试验需求确定。水槽宽度适中，以满足一般模型测试需要。水槽深度根据模型尺度进行设计，通常不小于1米，以确保足够的流体动力环境。水槽侧壁采用光滑材料，减少流体阻力。水槽底部设计为斜坡状，便于排水和模型回收。
造流系统
造流系统用于模拟水流运动，包括水泵、导流叶片和流量调节阀。水泵作为动力源，抽取清洁水源并注入水槽，保持水流的连续性。导流叶片设置在水泵出口处，引导水流沿水槽流动，减小湍流和涡旋。流量调节阀可根据试验需求调节流量大小。流速流量大小可定制。
造波系统
造波机是实现波浪模拟的关键设备，包括波峰生成器和推进系统。波峰生成器采用振动板或气压式原理，根据所需波浪参数（如波高、周期等）调节振幅和频率。推进系统负责将波峰生成器产生的波浪传播至整个水槽，通常采用链条或轨道传动方式。造波机还应配备控制系统，实时监测和调整波浪参数。波浪参数可定制。
造风系统
造风系统用于模拟风场环境，包括风扇、导风板和风速调节装置。风扇选择高效、低噪声类型，安装在造波机上方，以产生定向风流。导风板用于引导风流沿水槽方向均匀分布，同时减小风流对水面的干扰。风速调节装置可调节风流速度，实现不同风速下的模型测试。
回水系统
回水系统用于将试验后的废水循环利用或排出。该系统包括回水渠、过滤装置和排水泵。回水渠设于水槽末端，收集废水并将其导向过滤装置。过滤装置去除废水中的杂质和颗粒物，保证水质满足循环利用或排放标准。排水泵将过滤后的水重新注入水槽，实现循环利用。
三、控制系统
控制系统负责对整个模拟系统进行集中控制和监测。该系统应具备友好的人机交互界面，便于操作人员设置和控制各子系统参数。控制系统还应实时采集并记录试验数据，便于后续分析和处理。为确保系统安全运行，控制系统还应具备过载保护、故障诊断等功能。
四、辅助设施
辅助设施包括照明系统、安全防护设施、测量仪器等。照明系统用于提供足够的照明条件，便于观察模型状态和试验过程。安全防护设施包括护栏、警示标识等，确保试验过程的安全性。测量仪器用于监测和记录试验数据，如水位计、流速计、风速仪等。
五、维护与保养
为保证试验水槽的长期稳定运行，应定期进行维护和保养工作。这包括清洁水槽、检查设备磨损情况、更换磨损部件、定期校准测量仪器等。此外，应定期对造波机、造风系统、造流系统等进行全面检查和维护，确保其正常运行。
